非標設備電氣設計規范（一） 執行標準【合肥仁楷電氣】
發布時間：2025-10-21 來源：合肥仁楷智能 瀏覽次數：415
在寫這章節之前，我先聲明一下此系列規范的適用范圍。電氣設計上大類分成兩類，一類是電力系統的電氣設計，主要是電力的輸送和配電，行業成熟度高，而且有那么多設計院和研究院的參與，應該說是標準清晰，規范詳實（有點羨慕這個行業的電氣工程師）。另一類是非電力系統的電氣設計，但是受限于我自身的高度，對于特種行業（比如鐵路、輪船、電梯等）我并不了解，我寫的規范并一定適用這種特種行業，此規范只適用于非電力系統的機械設備的電氣設計。聲明說完，開始進入今天的正題：電氣設計執行的標準。
首先我們要明白，對于機械設備電氣工程師，其工作是在一定的約束條件（規則、規范、標準、客需等）下，通過自己的設計利用各種電氣部件（大部分為標準件），實現機械工程師所想要達成的設備功能。如果沒有執行標準的約束，那電氣設計師設計出來的東西是各式各樣，實際上這也是目前的現狀。
就拿我這個行業來說，同樣一種設備，比如電池的分檔分揀設備，每個客戶要求各不相同，做出的設備都是專機專用。設備只要滿足甲方的要求就好。而甲方的要求大多是設備功能性要求，主要是對機械工程師的約束，對電氣工程的約束少之又少。只要這個分揀設備可以滿足產能、功能要求，具體你控制柜380V的線用什么顏色、用什么線號管，一般都不做約束。在這種情況下，電氣工程師的設計大多來源于既往項目的經驗或者歷史圖紙、程序的修修改改。這就造成了很多電氣工程師知其然不知其所以然，很難達到觸類旁通的效果。而且很難保證，既往項目的設計是否符合下一個新項目的范圍要求。
啰啰嗦嗦那么多，無非就是想告訴大家標準的重要性。事實上，目前電氣設計的標準并非缺失，而是缺少行業推動的人去系統的推行這些標準的執行，畢竟行業才那么多年的積淀，總是不能一蹴而就的。

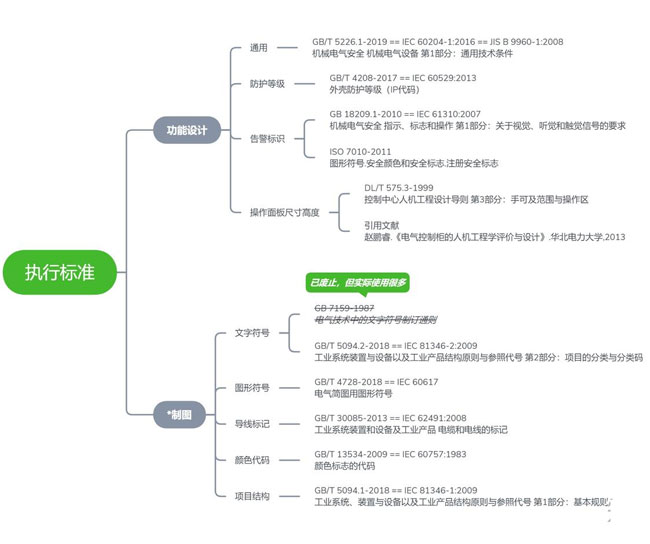

作為電氣工程師，電氣設計可以參考的標準很多，如下圖是我此系列規范所執行的標準。
*關于制圖標準，今天只是寫出來，內容太多，有精力我單獨再開一個系列文章進行闡述。
上圖標準中其中最重要的一個標準是《GB/T5226.1 機械電氣安全 機械電氣設備 第一部分：通用技術條件》，這是針對電氣設計的一個通用型標準，幾乎涵蓋了所有電氣設計的角角落落。此標準雖然從19年開始從強制性標準更改為推薦性標準，但是對我們電氣設計依然有很強的設計參考意義。我的此系列規范也主要是在此標準上形成的。此外，這個標準等同于國際標準IEC 60204-1，也是CE認證的執行標準，甚至于連自成體系的日本，也有對應的等同標準JIS B9960-1，可以說放之四海而皆準。
各執行標準在以后文章更新引用的地方，我還會詳細闡述。
